엔비디아랑 TSMC가 'AI를 팹 안으로' 넣었어 — cuLitho·cuEST·cuML에 가상 팹 'FabTwin'까지

AI가 드디어 '칩을 만드는 공장 안'으로 들어왔어

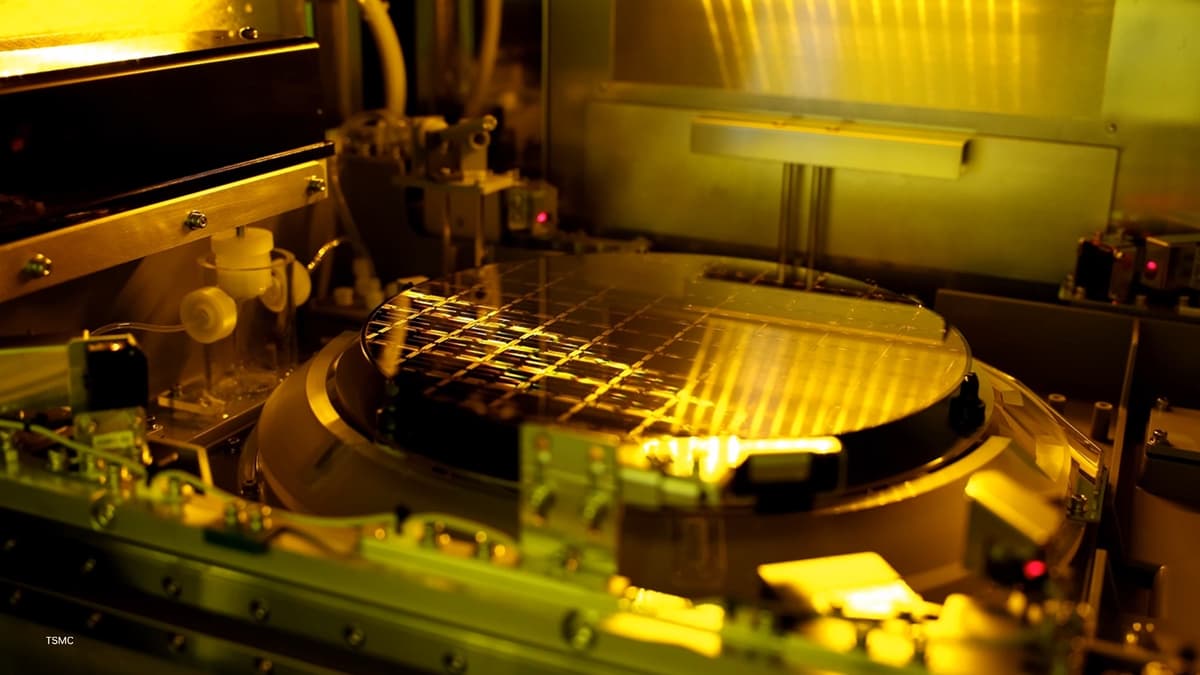

지금까지 엔비디아 이야기는 거의 다 한 방향이었어. "AI를 돌리려면 엔비디아 GPU가 필요하다." 데이터센터, 학습, 추론, 다 GPU를 쓰는 쪽 이야기였지. 그런데 6월 1일, 컴퓨텍스 2026에 맞춰 나온 발표는 방향이 정반대야. 세계 1위 파운드리 TSMC가 엔비디아의 가속컴퓨팅과 AI를 칩을 설계하고 제조하는 과정 전체에 집어넣겠다고 한 거야. 즉 'AI 칩을 판다'에서 'AI로 칩을 더 빨리, 더 싸게 만든다'로 무대가 옮겨간 거지.

이게 왜 큰일이냐면, 반도체 제조는 인류가 만든 공정 중 가장 복잡한 축에 들어. 빛으로 나노미터 단위 패턴을 그리고(리소그래피), 수백 단계 공정을 거치고, 미세한 결함 하나로 칩 한 장이 통째로 버려져. 이 과정의 속도·수율·에너지효율을 조금만 끌어올려도 돈이 어마어마하게 절약돼. 엔비디아랑 TSMC는 바로 그 '제조 자체'에 AI를 심겠다는 거야.

한 줄로 요약하면 이래. 엔비디아는 그동안 'AI를 위한 칩'을 만들어 팔았는데, 이제 그 AI를 거꾸로 '칩을 만드는 공장'에 되먹임하기 시작했어. AI가 반도체를 만들고, 그 반도체가 다시 더 강한 AI를 만드는 — 자기강화 루프의 한 고리가 공식적으로 연결된 순간이야.

주인공 소개 — 엔비디아, TSMC, 그리고 'CUDA-X' 라이브러리들

먼저 엔비디아. 다들 GPU 회사로 알지만, 엔비디아의 진짜 해자는 GPU 위에서 도는 소프트웨어 생태계, 즉 CUDA야. 이번 발표의 주역들도 전부 CUDA 기반 가속 라이브러리들이야 — cuLitho(리소그래피), cuEST(전자구조·화학 시뮬레이션), cuML(머신러닝 분석). 엔비디아는 칩만 파는 게 아니라, 그 칩으로 특정 산업의 고난도 계산을 몇 십 배 빠르게 돌려주는 '도구 묶음'을 같이 파는 회사야. 이번엔 그 묶음을 반도체 제조 현장에 맞게 들고 온 거지.

다음은 TSMC. 애플 칩도, 엔비디아 GPU 자체도, AMD도, 결국 TSMC 팹에서 구워져. 세계 첨단 반도체의 절대다수가 이 회사 손을 거친다고 보면 돼. 그런 TSMC가 자기 공정에 외부 업체(엔비디아)의 AI를 전 주기로 받아들였다는 건 가벼운 일이 아니야. 파운드리의 핵심 경쟁력은 수율과 납기인데, 그걸 좌우하는 영역에 AI를 들였다는 뜻이거든. 엔비디아 입장에선 자기 GPU의 최대 고객 중 하나가 동시에 '자기 AI 도구의 고객'이 된 셈이고.

마지막 주인공은 좀 추상적이지만 중요해 — '계산으로 풀 수 있는 제조 문제'라는 개념이야. 예전엔 리소그래피 보정이나 결함 검사 같은 걸 사람의 경험과 CPU 연산으로 느릿느릿 처리했어. 그런데 이걸 GPU 가속 + AI 문제로 다시 정의하면, 같은 일을 수십 배 빠르게, 혹은 같은 시간에 훨씬 정교하게 할 수 있어. 이번 협업의 본질은 '제조를 소프트웨어 문제로 바꾸는' 시도야.

핵심 내용 — 여섯 군데에 AI를 심었어

엔비디아가 밝힌 적용 지점은 크게 여섯 군데야. 하나씩 보면 그림이 잡혀.

첫째, 리소그래피. GPU 가속 계산 리소그래피 라이브러리 cuLitho가 CPU 기반 방식 대비 비용효율 또는 사이클타임을 20~50% 개선해. 리소그래피는 빛으로 웨이퍼에 회로를 그리는 단계인데, 미세공정일수록 빛의 회절을 보정하는 계산량이 폭증해. 이 계산을 GPU로 가속하면 같은 보정을 훨씬 빠르게, 혹은 더 정밀하게 할 수 있어.

둘째, 트랜지스터·소재 설계. cuEST(GPU 가속 전자구조 시뮬레이션)로 화학·소재 시뮬레이션을 평균 50배 가속해. 새 소재나 트랜지스터 구조를 실험실에서 일일이 만들어보는 대신, 컴퓨터로 원자 단위 거동을 빠르게 시뮬레이션해서 후보를 추리는 거야.

셋째, 공정 제어. cuML 머신러닝 라이브러리로 수십만 개에 달하는 공정 파라미터를 한꺼번에 분석해 공정 변동을 줄여. 반도체 공정은 온도·압력·가스 농도 같은 변수가 수십만 개인데, 이걸 AI로 분석하면 어디서 변동이 생기는지 빨리 잡아내서 수율을 끌어올릴 수 있어.

넷째, 팹 운영. 엔비디아 H200 GPU와 CUDA 기반 스케줄링으로 복잡한 생산 제약을 관리하고 생산 경로를 최적화해 팹 생산성을 높여. 다섯째, 결함 검사. 비전 AI로 나노미터 스케일 결함을 더 잘 잡아내면서, 반복 라벨링·재학습 부담을 줄여. 여섯째, 가상 팹 기획. 엔비디아 옴니버스로 'FabTwin'이라는 가상 팹을 만들어, 장비 배치를 물리적으로 짓기 전에 디지털로 시뮬레이션·검증해. 새 팹 하나 짓는 데 수백억 달러가 드는데, 그걸 디지털 트윈으로 미리 돌려보는 거야.

적용 지점	엔비디아 기술	효과
리소그래피	cuLitho	비용효율/사이클타임 20~50% 개선
소재·트랜지스터 설계	cuEST	화학 시뮬레이션 평균 50배 가속
공정 제어	cuML	수십만 파라미터 분석, 변동 감소
팹 스케줄링	H200 GPU + CUDA	생산 경로 최적화
결함 검사	Vision AI	나노미터급 결함 검출 개선
팹 설계·기획	Omniverse 'FabTwin'	물리 구현 전 디지털 검증

각자의 이득 — 엔비디아도, TSMC도, 산업 전체도

엔비디아 입장에선 해자를 한 층 더 깊게 판 거야. 이미 AI 칩 시장은 사실상 장악했지만, 이번 협업으로 'AI를 만드는 칩'을 만드는 현장까지 CUDA 생태계를 확장했어. TSMC 같은 최정상 고객이 자기 공정에 cuLitho·cuEST·cuML을 쓰기 시작하면, 그건 단순 GPU 판매를 넘어 '반도체 산업의 인프라 소프트웨어' 자리를 차지하는 거야. 한번 공정에 박힌 도구는 쉽게 못 바꾸거든.

TSMC 입장에선 수율·납기·에너지효율이라는 파운드리의 핵심 KPI를 직접 건드릴 수 있게 됐어. HBM 슈퍼사이클로 첨단 팹 수요가 폭증하는 지금, 같은 장비로 더 많은 양품을 더 빨리 뽑아내는 능력은 곧 돈이고 경쟁력이야. cuLitho로 사이클타임을 20~50% 줄이고, cuML로 변동을 잡아 수율을 올리면, 그 효과는 분기 실적에 그대로 찍혀.

산업 전체 입장에선 '제조의 소프트웨어화'라는 흐름이 가속돼. 지금까지 반도체 미세공정의 한계는 물리학(빛의 파장, 원자 크기)에 부딪히는 문제였는데, 그 한계를 '더 똑똑한 계산'으로 일부 밀어내는 길이 열린 거야. 결함을 더 빨리 잡고, 소재를 더 빨리 찾고, 팹을 더 잘 설계하면, 무어의 법칙이 물리적으로 둔화되는 구간에서도 '실효 생산성'은 계속 올릴 수 있어.

과거 유사 사례 — cuLitho는 사실 처음이 아니야

엔비디아의 'AI로 반도체 제조 가속'은 갑자기 튀어나온 게 아니야. 과거를 보면 성공과 한계가 같이 보여.

성공의 씨앗 — 2023년 cuLitho 발표. 엔비디아는 이미 몇 년 전 GTC에서 cuLitho를 처음 공개했고, 그때도 TSMC·시놉시스·ASML 같은 핵심 플레이어들이 파트너로 이름을 올렸어. 당시엔 '리소그래피 계산을 GPU로 가속한다'는 한 점에 가까웠지. 이번 발표가 다른 건, 그게 리소그래피 한 군데에서 설계·소재·공정제어·검사·팹기획까지 여섯 군데로 확장됐다는 거야. 한 번의 실험이 전 주기 도입으로 무르익은 거지.

대비되는 사례 — EDA 툴의 역사. 반도체 설계 자동화(EDA)를 보면, 시놉시스·케이던스 같은 회사들이 수십 년에 걸쳐 설계 단계를 소프트웨어로 장악했어. 한번 표준이 된 EDA 툴은 산업 전체가 그 위에서 움직이게 만들었지. 엔비디아가 노리는 게 바로 이거야 — 제조 단계에서 EDA 같은 '필수 인프라 소프트웨어' 자리를 CUDA로 차지하는 것. 다만 EDA가 그랬듯, 이런 자리는 하루아침에 굳는 게 아니라 수년에 걸친 검증과 신뢰가 쌓여야 해.

경고 신호 — '데모와 양산은 다르다'. 반도체 업계 격언 중에 "랩에서 되는 거랑 팹에서 양산되는 건 전혀 다른 문제"라는 말이 있어. cuLitho의 20~50% 개선, cuEST의 50배 가속 같은 숫자는 엔비디아·TSMC 발표 기준이고, 실제 양산 라인에서 그대로 재현되는지는 시간이 지나봐야 알아. 과거에도 화려한 가속 수치가 양산 환경의 변수 앞에서 깎인 사례가 많았거든. 그래서 이번 발표도 '방향은 확실하지만 폭은 지켜봐야 하는' 종류야.

경쟁자 카운터 플레이 — 인텔, AMD, 그리고 EDA 진영

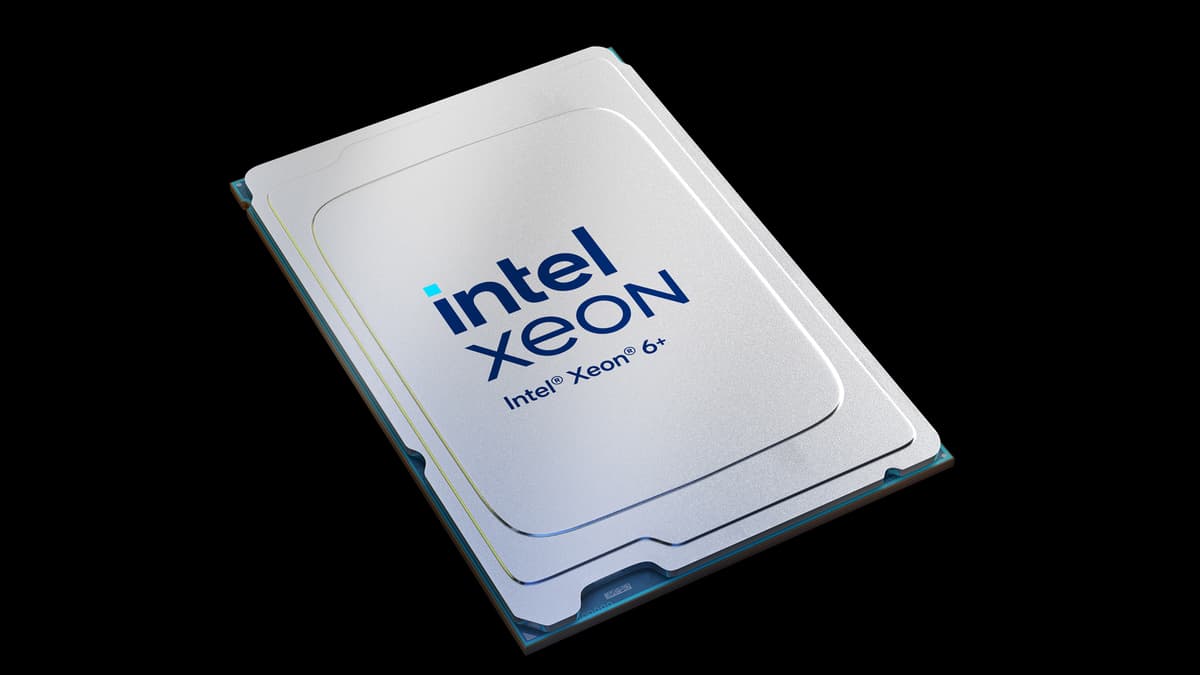

같은 컴퓨텍스 2026 무대에서 인텔도 랙스케일 AI 인프라를 들고 나왔고, AMD도 AI 가속기 경쟁을 이어가고 있어. 근데 엔비디아의 이번 수는 결이 좀 달라. 인텔·AMD가 '더 좋은 AI 칩'으로 경쟁한다면, 엔비디아는 '그 칩을 만드는 공정'까지 자기 생태계로 끌어들이는 거거든. 경쟁자들도 결국 TSMC 같은 파운드리에서 칩을 만드는데, 그 파운드리의 공정 소프트웨어가 엔비디아 CUDA로 돌아가면, 엔비디아의 영향력은 칩 성능 경쟁과는 다른 층위로 퍼져.

EDA·장비 진영의 반응도 변수야. 시놉시스·케이던스(설계)와 ASML·어플라이드머티리얼즈(장비)는 각자 자기 도메인에서 이미 AI를 붙이고 있어. 엔비디아가 cuLitho·cuML로 그 영역에 깊이 들어오면, 협력이자 경쟁이 동시에 일어나. 실제로 cuLitho는 처음부터 ASML·시놉시스와 협력 형태로 갔어 — 정면충돌보다는 'GPU 가속 레이어'를 그들 위에 까는 전략이지. 이들이 엔비디아 GPU를 받아들일지, 자체 가속 스택을 키울지가 다음 관전 포인트야.

다른 파운드리, 특히 삼성·인텔 파운드리도 가만있진 못해. TSMC가 엔비디아 AI로 수율·납기를 끌어올리면, 경쟁 파운드리는 같은 무기를 갖추거나 다른 차별화를 찾아야 해. 공교롭게도 같은 시기에 삼성은 미국 본사를 텍사스 반도체 거점으로 옮기는 등 제조 경쟁력 강화에 베팅 중이야. 'AI로 무장한 팹'이 파운드리 경쟁의 새 표준이 되면, 이 도구를 누가 더 빨리·더 깊이 체화하느냐가 승부를 가를 거야.

그래서 뭐가 달라지는데 — 페르소나별로

반도체·하드웨어 업계에 있다면, 이건 '제조가 점점 더 계산 집약적 산업이 된다'는 신호야. 앞으로 팹의 경쟁력은 장비와 인력뿐 아니라 'AI 가속 스택을 얼마나 잘 굴리느냐'에 달려가. 공정 엔지니어라면 cuLitho·cuML 같은 GPU 가속 도구가 일하는 방식을 바꿀 거고, 수율·검사 데이터를 AI로 다루는 역량이 점점 더 중요해질 거야.

AI·인프라 투자자라면, 엔비디아의 해자가 'GPU 판매'를 넘어 '산업 소프트웨어'로 넓어지는 장면을 본 거야. AI 칩 수요가 언젠가 둔화되더라도, 엔비디아가 반도체 제조·과학계산 같은 영역에 CUDA 생태계를 박아두면 매출의 결이 더 다양해져. 동시에 'AI가 반도체를 만들고 그 반도체가 AI를 만드는' 자기강화 루프는 이 산업의 성장 스토리를 한층 더 길게 끌고 갈 근거가 돼.

그냥 기술 흐름을 지켜보는 사람이라면, 핵심은 이거야. AI가 이제 '결과물'을 만드는 단계(글·그림·코드)를 넘어, '그 결과물을 만드는 기계 자체'를 만드는 단계로 올라섰다는 거. 반도체는 현대 문명의 가장 밑단 인프라인데, 그 밑단을 만드는 과정에 AI가 들어갔다는 건 상징적이야. 무어의 법칙이 물리적으로 느려지는 시대에, '더 똑똑한 계산'이 그 둔화를 일부 메우기 시작했다는 신호이기도 하고.

자주 묻는 질문

이게 엔비디아가 GPU를 더 파는 거랑 뭐가 다른데? 결이 달라. 팹용 GPU도 결국 GPU 매출이긴 하지만, 진짜 핵심은 cuLitho·cuEST·cuML 같은 CUDA 라이브러리를 TSMC 공정에 박아 넣는 거야. '하드웨어를 판다'에서 '산업의 공정 소프트웨어가 된다'로 넘어가는 거지. 한번 공정에 박힌 도구는 쉽게 못 바꾸니까, 일회성 칩 주문보다 훨씬 깊은 해자야.

20~50%, 50배 같은 숫자 믿어도 돼? '회사 발표 기준 방향성'으로 보는 게 맞아. 엔비디아·TSMC 자료에서 나온 수치고, 업계 격언이 "랩에서 되는 거랑 양산은 다르다"잖아. 방향(AI가 팹 작업을 가속한다)은 확실하지만, 실제 양산 라인에서의 정확한 폭은 앞으로 몇 분기 지켜봐야 해.

엔비디아·TSMC 말고 다른 데도 득이 있어? 간접적으로는 있어. AI가 수율·사이클타임·에너지효율을 끌어올리면 첨단 칩을 더 빨리·싸게 만들 수 있고, 그건 결국 칩 사는 모두에게 돌아가. 경쟁 파운드리(삼성·인텔 파운드리)도 비슷한 AI 도구를 도입하게 압박받아서, 산업 전체의 '제조 소프트웨어화'가 빨라져.

한 줄로 핵심만? AI가 '결과물(글·그림·코드)'을 만드는 단계를 넘어 '그 결과물을 만드는 기계'를 만드는 단계로 올라섰다는 거. 무어의 법칙이 물리적으로 느려지는 시대에 '더 똑똑한 계산'이 그 둔화를 일부 메우기 시작했고, 'AI가 칩을 만들고 칩이 AI를 만드는' 루프의 한 고리가 연결됐어.
