캐비닛 16대, NPU 1,024장 — 상하이에 실제로 서 있던 건 그거였어

2026년 7월 17일, 상하이 세계박람회전시관에서 2026 세계인공지능대회(WAIC)가 열렸어. 7월 19일까지 사흘짜리 행사였고, 화웨이는 여기서 아틀라스 950 슈퍼포드(Atlas 950 SuperPoD, 昇腾950超节点)의 실물 하드웨어를 세계 최초로 공개했어. 종이 위의 사양이 아니라, 사람이 걸어 들어가서 만져볼 수 있는 금속 덩어리가 처음으로 전시장에 선 거야. 화웨이 중문 뉴스룸과 IT之家는 이 날짜를 7월 17일로 적었고, 서울경제와 Huawei Central 같은 매체는 개막 하루 전인 7월 16일 미디어 프리뷰를 기준으로 보도했어. 그러니까 "16일이냐 17일이냐"로 헷갈리는 기사가 보이면 둘 다 맞는 거야. 프리뷰는 16일, 공식 개막 전시는 17일.

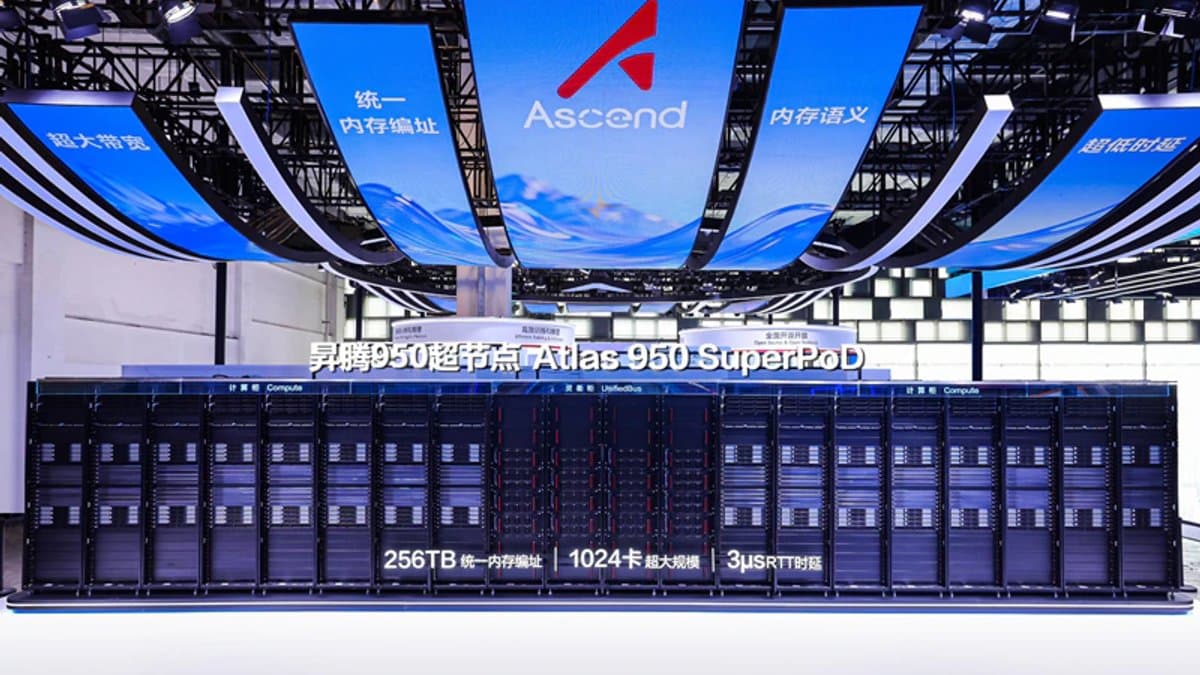

그런데 이 뉴스에서 제일 많이 틀리게 옮겨진 부분이 따로 있어. 전시된 물건이 무엇이었느냐야. 화웨이 공식 발표 기준으로 상하이에 서 있던 실물은 어센드 NPU 1,024장 규모였고, 16개 캐비닛에 나눠 담겨 있었어. 현장에 있던 관측자(@poezhao0605)의 기록과, MWC 2026에서 화웨이가 낸 "캐비닛당 64 NPU"라는 수치를 곱하면 정확히 맞아떨어져. 이 1,024장 구성의 공식 사양은 FP8 1 EFLOPS, FP4 2 EFLOPS, 256TB 전역 통합 메모리 주소공간(全局统一内存编址空间), NPU 간 RTT 3μs야.

그런데 인터넷에 돌아다니는 요약 중 상당수가 이 1 EFLOPS / 2 EFLOPS / 256TB를 **"8,192장까지 확장했을 때의 수치"**라고 적어놨어. 그건 틀렸어. 8,192 NPU 풀 구성의 공식 수치는 완전히 다른 자릿수야. FP8 8 EFLOPS, FP4 16 EFLOPS, 총 메모리 1,152TB, 인터커넥트 대역폭 16(16.3) PB/s. 그리고 이 숫자들은 이번 WAIC에서 나온 게 아니라 2025년 9월 18일 상하이 화웨이 커넥트 2025에서 순환회장 쉬즈쥔(Eric Xu)이 기조연설로 처음 공개한 값이야. 데모기 수치와 풀스케일 수치가 뒤섞이면서 "상하이에서 8 EFLOPS짜리 괴물이 공개됐다"는 인상이 만들어졌는데, 실제로는 그 8분의 1 규모가 전시된 거지.

같은 이유로 **"엔비디아 NVL144 대비 연산 6.7배, 메모리 15배"**라는 그 유명한 비교도 위치를 정확히 잡아야 해. 그건 전시된 1,024장 기준이 아니라 8,192 NPU 풀 구성 기준이고, 화웨이는 여기에 NPU 수 56.8배, 인터커넥트 대역폭 62배까지 함께 붙여서 발표했어. 그리고 한 가지 더. "아틀라스 950 슈퍼포드 사양이 지난 3월 MWC 바르셀로나에서 처음 공개됐다"는 것도 사실이 아니야. 최초 공개는 2025년 9월 화웨이 커넥트고, 2026년 3월 2일 MWC 바르셀로나(발표자: 컴퓨팅 제품라인 사장 Seaway Zhang)는 해외·글로벌 시장을 향한 공개였어. 순서가 뒤집히면 이 제품이 얼마나 오래 준비된 물건인지에 대한 감각 자체가 틀어져.

등장인물 — 화웨이, 쉬즈쥔, 그리고 '링취'라는 이름의 버스

먼저 화웨이. 1987년 런정페이가 세운 선전 본사의 회사고, 종업원지주제로 운영돼서 외부 주주가 없어. 상장사가 아니라는 게 이 이야기에서 은근히 중요해. 분기마다 주가를 방어할 필요가 없으니 3년, 4년짜리 반도체 로드맵을 공개해놓고 밀어붙일 수 있거든. 2025년 연차보고서(2026년 3월 31일 공개, KPMG 감사) 기준 매출은 8,809억 위안(약 1,240억 달러), 순이익 680억 위안, R&D 투자 **1,923억 위안으로 매출의 21.8%**야. 최근 10년 누적 R&D는 1조 3,820억 위안. 순환회장 멍완저우(Sabrina Meng)는 보고서 발표에서 "우리는 불확실성이 가득한 미래로 가고 있으므로, 전략에 충실하고 전략적 집중을 유지해야 한다"고 했어. 참고로 CNBC는 같은 날 화웨이의 2025년 클라우드 매출이 감소했다고 보도했어. 전사 실적이 좋다고 모든 부문이 좋은 건 아니라는 뜻이야.

**쉬즈쥔(Eric Xu)**은 이 스토리의 실질적 화자야. 화웨이는 순환회장 체제라 회장이 6개월씩 돌아가는데, 어센드 로드맵을 공개적으로 책임지는 얼굴이 그였어. 2025년 9월 커넥트 키노트에서 그는 "향후 몇 년간 아틀라스 950 슈퍼포드가 세계에서 가장 강력한 슈퍼포드로 남을 것이라 확신한다"고 했고, 상위 클러스터에 대해서는 "아틀라스 950 슈퍼클러스터는 명백히 세계에서 가장 강력한 컴퓨팅 클러스터가 될 것"이라고 했어. 상당히 센 문장이지. 그런데 같은 사람이 WAIC 맥락에서는 훨씬 겸손한 말도 했어. 서울경제가 인용한 바에 따르면 **"단일 칩에서는 엔비디아에 뒤지고 단기간에 따라잡기 어렵다. 다만 슈퍼노드와 클러스터에서는 자신 있다"**는 취지였어. 이 두 발언을 나란히 놓으면 화웨이의 전략이 한 문장으로 정리돼. 칩 한 장으로는 못 이기니, 칩을 붙이는 방식으로 이기겠다는 거야.

세 번째 등장인물은 사람이 아니라 프로토콜이야. 링취(灵衢, UnifiedBus) 2.0. 이게 아틀라스 950의 진짜 심장이야. 화웨이는 2025년 9월에 이 인터커넥트의 기술 규격을 공개했는데, 목표가 노골적이야. "1만 개 이상의 NPU를 한 대의 기계처럼 동작시킨다." 스펙으로는 TB/s급 대역폭, 2.1μs 지연, 100ns급 광경로 장애 검출, 200m 이상의 전광(all-optical) 연결을 내세워. 마지막 항목이 특히 중요해. 200m를 광으로 연결할 수 있으면 캐비닛을 데이터센터 한 층에 흩뿌려놓고도 하나의 메모리 공간처럼 쓸 수 있다는 뜻이거든. 전시된 1,024장 구성에서 RTT 3μs가 나온 것도 이 프로토콜 덕분이야.

마지막으로 NPU 자체. 아틀라스 950에 들어가는 칩은 어센드 950DT야. 로드맵상 앞뒤를 보면 위치가 명확해져. 950PR(프리필·추천 워크로드용, FP8 1 PFLOPS / MXFP4 2 PFLOPS, 자체 개발 HBM 'HiBL 1.0', 2026년 1분기) → 950DT(디코드·학습용, 자체 HBM 'HiZQ 2.0' 144GB에 4TB/s, 칩당 인터커넥트 2TB/s, 2026년 4분기) → 어센드 960(2027년 4분기, 950 대비 2배) → 어센드 970(2028년 4분기, FP8 4 PFLOPS). 여기서 눈여겨볼 건 HBM을 자체 개발했다고 밝힌 부분이야. 미국 수출통제의 가장 아픈 지점이 고대역폭 메모리인데, 화웨이는 거기에 자기 브랜드 이름을 붙였어. 이게 진짜로 자립인지, 아니면 국내 파트너 물량에 이름표를 붙인 건지는 뒤에서 다시 다룰게.

실제로 무슨 일이 있었나 — 전시된 것과 발표된 것을 갈라놓기

정리하면 이번 WAIC에서 새로 생긴 사실은 딱 하나야. "아직 상용 출하 전인 슈퍼포드의 실물이 존재하고, 1,024장 규모로 조립돼 돌아가는 상태를 보여줬다." 사양 자체는 10개월 전에 이미 공개돼 있었어. 그런데 반도체 업계에서 이 "실물이 존재한다"는 사실이 결코 사소하지 않아. 발표된 스펙과 조립된 랙 사이에서 죽어나간 프로젝트가 한둘이 아니거든. 캐비닛 16대에 NPU 1,024장을 물려서 전역 메모리 주소공간을 만들어 보였다는 건, 최소한 인터커넥트 계층은 실리콘 위에서 동작한다는 증거야.

풀스케일 8,192 NPU 구성이 어떤 물건인지도 숫자로 감을 잡아둘 필요가 있어. 캐비닛 160대(연산 128대 + 통신 32대), 바닥 면적 약 1,000㎡. 테니스 코트 네 개쯤 되는 공간을 한 대의 컴퓨터가 차지한다는 뜻이야. 화웨이가 제시한 처리량은 학습 491만 토큰/초(자사 이전 세대 아틀라스 900 A3 대비 17배), 추론 1,960만 토큰/초(26.5배). 용도는 명확히 조 단위(trillion) 파라미터 모델 학습과 대규모 데이터센터의 고동시성 추론으로 못박았어. 상용 가용 시점은 2026년 4분기 — 즉 이 글을 쓰는 시점에서 아직 오지 않은 미래야.

항목 WAIC 2026 전시 실물 8,192 NPU 풀 구성(발표 사양)
공개 시점·장소 2026-07-16 프리뷰 / 07-17 개막 전시, 상하이 WAIC 2025-09-18 화웨이 커넥트 2025, 쉬즈쥔 기조연설
NPU 수 1,024장 8,192장 (어센드 950DT)
캐비닛 16대 (캐비닛당 64 NPU) 160대 (연산 128 + 통신 32), 약 1,000㎡
FP8 1 EFLOPS 8 EFLOPS
FP4 2 EFLOPS 16 EFLOPS
메모리 256TB 전역 통합 메모리 주소공간 총 1,152TB
인터커넥트 TB급 NPU 간 대역폭, RTT 3μs 16(16.3) PB/s
프로토콜 링취(UnifiedBus) 2.0 링취(UnifiedBus) 2.0
NVL144 대비 주장 — 연산 6.7배 · 메모리 15배 · NPU 수 56.8배 · 대역폭 62배
상용 가용 전시·시연 단계 2026년 4분기 목표
검증 제3자 벤치마크 없음 제3자 벤치마크 없음

표를 보면 하나 이상한 게 눈에 걸릴 거야. 메모리 숫자가 산수로 안 맞아. 8,192장에서 1,152TB면 장당 약 144GB고, 1,024장으로 환산하면 144TB 정도가 나와야 해. 실제로 950DT의 HBM 사양이 144GB니까 1,024 × 144GB ≈ 147TB로 딱 맞지. 그런데 전시 구성은 256TB로 표기돼 있어. 거의 두 배야. 가장 합리적인 해석은 화웨이가 쓴 표현 그대로 읽는 거야 — 전시 구성의 256TB는 **"전역 통합 메모리 주소공간"**이지 HBM 총량이 아니야. 호스트 메모리나 풀링된 DRAM까지 하나의 주소공간에 얹었다는 뜻일 가능성이 커. 즉 1,152TB와 256TB는 같은 종류의 숫자가 아니고, 나란히 놓고 비교하면 안 돼. 이 지점을 구분하지 않은 요약이 정말 많아.

그리고 아틀라스 950 슈퍼포드는 화웨이 계획의 최상단이 아니야. 그 위에 아틀라스 950 슈퍼클러스터가 있어. 슈퍼포드 64대를 묶어 950DT를 52만 장 이상 연결하는 구성으로, FP8 524 EFLOPS, FP4 1 ZFLOPS를 표방하고 역시 2026년 4분기 목표야. 그 다음이 아틀라스 960 슈퍼클러스터로 NPU 100만 장 이상에 FP8 2 ZFLOPS, 2027년 4분기 목표. 화웨이는 아틀라스 950 슈퍼클러스터가 xAI의 콜로서스 대비 연산 유닛 2.5배, 연산력 1.3배라고 주장해(화웨이 커넥트 2025; Tom's Hardware). 여기서도 같은 원칙이 적용돼 — 전부 자사 발표 수치고, 아직 존재하지 않는 시스템에 대한 계획이야.

이번 WAIC 전시에서 화웨이가 함께 내세운 실적 지표도 짚어둘 만해. 이전 세대인 어센드 384 슈퍼노드(CloudMatrix 384)가 인터넷·통신·금융·교육·의료·교통·제조 등 산업에 750세트 이상 상용 배치됐다고 밝혔고, "SOTA 모델을 학습시킨 유일한 국산 슈퍼노드"라는 표현도 썼어. 소프트웨어 쪽에서는 CANN 오픈소스 커뮤니티가 프로젝트 67개, 코드 1,244만 줄 이상, 월간 활성 개발자 3,500명 이상을 공개했고, 파트너 3,000곳·솔루션 7,000건·기업 고객 2,000곳을 제시했어. 그리고 7월 18일, 아틀라스 950 슈퍼포드는 WAIC 2026 최고 영예인 SAIL상을 받았어.

각자의 이득 — 화웨이, 중국 정부, 그리고 어쩌면 엔비디아까지

화웨이가 얻는 건 시간과 서사야. 화웨이는 지금 단일 칩 성능에서 엔비디아를 이길 수 없고, 쉬즈쥔 본인이 그걸 인정했어. 그런데 "칩 한 장" 대신 "8,192장을 한 대처럼"으로 경기장을 바꿔버리면 이야기가 달라져. 이 프레임에서는 EUV가 없어서 칩당 성능이 떨어지는 게 더 많은 칩을 붙이면 되는 문제로 재정의돼. 실물 전시는 그 서사에 물리적 증거를 붙여준 거고, SAIL상은 거기에 국가급 인증 도장을 찍어준 셈이야. 고객 입장에서는 "언젠가 나온다는 스펙"과 "전시장에서 돌아가는 걸 본 물건"의 조달 심사 통과 난이도가 완전히 달라.

중국 정부와 산업계가 얻는 건 조달 대안이야. 배경을 짚으면 왜 지금인지가 선명해져. 미국 수출통제로 엔비디아 H20이 2025년 4월 사실상 중국 판매 금지 상태가 되면서 엔비디아는 55억 달러 상각을 냈어. 이후 정책은 완화와 재제한을 반복했고, 후속으로 거론되던 B30A의 대중 판매도 막혔지. 이런 환경에서 중국이 택한 우회로가 시스템 레벨 집적, 즉 슈퍼노드야. 중국 매체들이 2026년을 "중국 슈퍼노드 원년"이라고 부르는 이유가 이거고, 시진핑 주석이 개막에 관여한 국가급 행사인 WAIC 2026이 국산 컴퓨팅을 전면에 배치한 것도 같은 맥락이야.

해외 시장도 화웨이의 계산에 들어 있어. 2026년 3월 2일 MWC 바르셀로나에서 화웨이는 컴퓨팅 제품라인 사장 Seaway Zhang을 통해 아틀라스 950 슈퍼포드와 함께 타이산(TaiShan) 950 슈퍼포드(범용 컴퓨팅), 아틀라스 850E(8~1,024 NPU 공랭 구성)를 소개하며 글로벌 판매 의지를 명확히 밝혔어. 850E가 흥미로운데, 8장부터 시작하는 공랭 구성이라는 건 대형 데이터센터가 아니라 중견 기업이나 통신사 엣지 사이트를 겨냥한 제품이라는 뜻이거든. 엔비디아를 못 사거나 안 사는 시장 — 중동, 동남아, 아프리카, 일부 남미 — 을 향한 사다리의 아랫칸을 만들어둔 거야.

역설적이지만 엔비디아도 일부 이득을 봐. 워싱턴에서 "제재가 중국의 자립만 앞당긴다"는 논리는 젠슨 황이 오래 밀어온 주장이고, 아틀라스 950 실물 사진은 그 주장에 쓸 수 있는 가장 좋은 시각 자료야. 다만 이걸 화웨이의 계산된 선물로 볼 필요는 없어. 양쪽이 각자의 이유로 같은 사진을 쓰는 것뿐이지.

반면 아직 아무것도 못 얻은 쪽은 실제 고객이야. 상용 가용은 2026년 4분기 목표이고, 그 안에 들어가는 어센드 950DT 칩 자체가 같은 분기 출시 예정이야. 칩과 시스템이 같은 분기에 데뷔한다는 건 일정에 여유가 없다는 뜻이고, 반도체 업계에서 그런 일정은 거의 항상 밀려. 지금 시점에서 확실한 건 "물건이 존재한다"까지고, "몇 대나 살 수 있느냐"는 완전히 다른 질문이야.

성공한 전례와 실패한 전례 — NVL72는 되고, 폰테베키오는 안 됐다

먼저 이 카테고리가 실재한다는 증거. 엔비디아 GB200 NVL72야. 2024년 3월 GTC에서 발표됐고 2025년에 대량 출하되면서 "랙 하나를 한 대의 GPU처럼 판다"는 슈퍼노드 패러다임을 시장에 완전히 안착시켰어. 엔비디아 데이터센터 매출 급증을 견인한 게 이 제품이지. 여기서 배울 점은 슈퍼노드라는 발상 자체는 이미 검증됐다는 거야. 화웨이가 발명한 개념이 아니라, 엔비디아가 먼저 상업적으로 증명한 형태를 화웨이가 자기 제약 조건에 맞춰 극단으로 밀고 간 거지. 랙 1대에 72장이 표준이 된 시장에서 8,192장을 말한다는 건 방향이 아니라 배율의 차이야.

화웨이 자신에게도 성공 전례가 있어. CloudMatrix / 어센드 384야. 2025년에 발표됐고, 2026년 7월 기준 750세트 이상 상용 배치됐어. 이건 단순한 숫자가 아니라 아틀라스 950 이야기의 신뢰도를 지탱하는 기둥이야. 발표만 하고 사라진 회사가 아니라, 직전 세대에서 실제로 물건을 만들어 팔아본 회사라는 증거거든. 다만 냉정하게 보면 384장과 8,192장 사이에는 21배의 간격이 있고, 슈퍼노드에서 규모는 선형이 아니라 지수적으로 어려워지는 축이야. 케이블 수, 광 모듈 수, 장애 확률, 동기화 오버헤드가 전부 같이 커지거든.

실패 전례는 훨씬 교훈적이야. 인텔 폰테베키오(Ponte Vecchio)와 오로라(Aurora) 슈퍼컴퓨터. 2019년에 화려하게 발표됐고, 수년간 밀리고 밀려 2023~24년에야 인도됐어. 후속작 팰컨쇼어스는 2025년 1월 상용 제품 라인업에서 아예 빠졌지. 이건 "발표된 스펙"과 "인도된 실물" 사이의 격차를 보여주는 업계의 표준 반면교사야. 인텔은 자금도, 팹도, 인력도 부족하지 않았어. 그런데도 그랬어. 아틀라스 950이 지금 서 있는 자리 — 스펙은 나왔고 실물은 봤지만 상용 출하는 아직인 자리 — 는 폰테베키오도 한때 서 있던 자리야.

두 번째 실패 전례는 성격이 달라. **그래프코어(Graphcore)**는 IPU-POD로 "엔비디아의 대안"을 자처했고 기술적으로도 흥미로운 물건이었어. 그런데 수요를 얻지 못했고, 2024년 7월 소프트뱅크에 약 4억 달러에 팔렸어. 한때 28억 달러 밸류에이션을 받던 회사였는데 말이야. 여기서 죽인 건 하드웨어 스펙이 아니라 소프트웨어와 생태계였어. CUDA로 짠 코드를 옮길 이유를 고객에게 주지 못한 거지. 화웨이가 CANN 오픈소스 커뮤니티 지표(프로젝트 67개, 코드 1,244만 줄, 월간 활성 개발자 3,500명)를 굳이 전시장에서 내세운 이유가 여기 있어. 화웨이는 그래프코어가 어디서 죽었는지 정확히 알고 있어. 다만 월간 활성 개발자 3,500명은 CUDA 생태계와 자릿수가 다른 숫자라는 것도 사실이야.

경쟁자 카운터 플레이 — 루빈, 그리고 중국 안에서 붙는 여덟 개의 슈퍼노드

엔비디아의 답은 이미 일정표에 있어. 2026년 하반기 출시 예정인 베라 루빈 NVL144야. FP4 추론 3.6 EFLOPS, FP8 학습 1.2 EFLOPS로 GB300 NVL72 대비 약 3.3배 성능을 표방해. 루빈 GPU는 레티클 2장을 붙인 구성이고 FP4 50 PFLOPS, HBM4 288GB를 얹었어. 여기에 88코어 베라 CPU가 붙고, 랙당 고속 메모리는 75TB야. 그러니까 화웨이가 "6.7배"라고 말할 때 그 상대는 아직 출시도 안 된 제품이고, 비교 자체가 **랙 1대(NVL144) 대 캐비닛 160대(아틀라스 950)**야. 동일 조건 비교가 전혀 아니라는 뜻이지. 공간, 전력, 냉각, 총소유비용을 맞추고 나면 그 배수는 상당 부분 녹아내려. 정직하게 말하면 화웨이의 주장은 "우리 시스템이 더 크다"에 가깝고, 그건 사실이지만 성능 효율의 증명은 아니야.

더 흥미로운 카운터 플레이는 중국 안에서 나왔어. WAIC 2026 컴퓨팅관은 비(非)엔비디아 AI 인프라가 사상 최대 규모로 모인 자리였어. 특히 알리바바 클라우드가 눈에 띄었지. 자체 칩 전우(Zhenwu) M890을 얹은 판구(Panjiu) AL128 슈퍼포드가 전시의 '보물'로 선정됐는데, 캐비닛당 128카드, 케이블 없는 직교(orthogonal) 아키텍처, 자체 ALink System 프로토콜, Pb/s급 대역폭에 100ns 미만 지연을 내세웠어. 그리고 알리바바는 처음으로 퍼블릭 클라우드에서 슈퍼포드급 컴퓨팅을 판매하기 시작했고, 전우 칩을 누적 56만 장 이상 인도했다고 밝혔어. 이 마지막 숫자가 무거워. 화웨이가 "언젠가 8,192장짜리 시스템"을 말할 때 알리바바는 "이미 56만 장을 배포했다"고 말한 거니까. 게다가 알리바바는 자기 클라우드에 자기 칩을 꽂으면 되니 조달 문제가 아예 없어.

그 외에도 Enflame(燧原), Sugon(曙光 8000 등봉), ZTE OEX 슈퍼노드, Kunlunxin(쿤룬신), Inspur REX81 슈퍼노드 4096, Moore Threads의 256-GPU 완전연결 구성이 함께 전시됐어(신화통신 2026-07-20). 중국 AI 반도체 시장은 지금 "엔비디아 대 화웨이" 구도가 아니라 화웨이를 포함한 여덟 개 이상의 진영이 국산 물량을 놓고 붙는 구도야. 화웨이의 가장 큰 위협은 산타클라라가 아니라 항저우와 선전에 있을 수도 있어.

엔비디아가 실제로 쓸 카드는 세 가지쯤 예상돼. 첫째, 소프트웨어 락인의 심화 — CUDA, NCCL, 그리고 추론 스택 전반에서 마이그레이션 비용을 계속 올리는 것. 둘째, 정책 로비 — "제재가 화웨이를 키운다"는 논리로 중국 판매 허용 범위를 넓히려는 시도. 셋째, 벤치마크 압박 — MLPerf 같은 제3자 검증 무대에서 숫자를 내라고 요구하는 것. 세 번째가 특히 아플 거야. 화웨이의 8 EFLOPS, 6.7배, 15배는 전부 자사 발표 수치이고 현재까지 독립 검증이 없거든. 자율 신고 숫자로 헤드라인을 계속 쓰는 데는 한계가 있어.

그래서 뭐가 달라지는데

AI 인프라 엔지니어라면 — 당장 바뀌는 건 없지만, 이 사건이 가리키는 방향은 분명해. 슈퍼노드는 이제 "랙 하나를 GPU 하나처럼"에서 **"데이터센터 한 층을 기계 하나처럼"**으로 넘어가고 있어. 링취 2.0이 200m 전광 연결과 마이크로초 단위 RTT를 표방하는 이유가 그거고, 알리바바의 무케이블 직교 아키텍처도 같은 문제를 다른 방식으로 푼 거야. 실무적으로는 전역 통합 메모리 주소공간이라는 개념을 눈여겨봐야 해. 모델 파라미터가 조 단위로 가면 파티셔닝 전략보다 메모리 주소공간의 크기와 접근 지연이 병목을 결정하게 되거든. 다만 화웨이 스택을 쓸 계획이 있다면 CANN·PyTorch·vLLM·SGLang 지원 수준을 직접 확인해봐야 해. 실사용 성능은 피크 FLOPS가 아니라 거기서 갈려.

투자자라면 — 이 뉴스에서 확인된 것과 주장된 것을 반드시 갈라야 해. 확인된 것: 아틀라스 950 슈퍼포드 실물이 1,024장 규모로 존재하고 상하이에 전시됐다는 것, SAIL상을 받았다는 것, 이전 세대인 어센드 384가 750세트 이상 배치됐다는 것. 화웨이 주장이며 독립 검증이 없는 것: FP8 8 EFLOPS, FP4 16 EFLOPS, 메모리 1,152TB, NVL144 대비 6.7배·15배·62배, 그리고 2026년 4분기 상용 가용 일정. 그리고 진짜 위험은 성능이 아니라 공급에 있어. SMIC의 첨단 노드 수율은 비공개고 일부 애널리스트는 40% 수준으로 추정해. SMIC는 2026년 중 월 7만 장 규모로 캐파를 두 배 늘릴 계획이지만 EUV 부재는 구조적 한계야. 더 심각한 병목은 HBM이야. SemiAnalysis는 CXMT의 2026년 HBM 생산이 약 200만 스택 수준으로, 어센드 910C 환산 25만~30만 패키지분에 불과하다고 분석했어. 8,192장짜리 슈퍼포드를 몇 대나 만들 수 있느냐가 이 이야기의 진짜 결말이고, 그건 화웨이가 아니라 CXMT와 SMIC의 라인이 결정해.

정책·산업 관측자라면 — 이번 건은 수출통제 효과에 대한 중간 성적표로 읽을 수 있어. 통제는 확실히 작동했어. 화웨이는 EUV를 못 쓰고, HBM 공급이 병목이고, 칩당 성능에서 뒤진다고 본인이 인정했어. 동시에 통제는 대체 경로를 만들어내기도 했어. 칩당 효율이 낮으면 물량과 시스템 집적으로 상쇄하고, 전력이 상대적으로 싼 국내에 배치하면 TCO 불리를 어느 정도 흡수할 수 있어. 그런데 이 전략에는 지리적 한계가 있어. 전력 가격과 부지 비용이 비싼 해외 시장에서 캐비닛 160대·1,000㎡짜리 시스템을 파는 건 완전히 다른 게임이거든. 참고로 화웨이는 이 구성의 전력 소모와 냉각 비용을 공개하지 않았어. 그 숫자가 나오기 전까지 해외 경쟁력 논의는 공중에 떠 있는 셈이야.

일반 독자라면 — 네가 쓰는 서비스에 당장 영향은 없어. 다만 이 흐름은 결국 "누가 AI를 얼마에 돌릴 수 있느냐"의 문제로 이어져. 중국 기업들이 국산 인프라로 대형 모델을 학습시킬 수 있게 되면 중국발 오픈 웨이트 모델이 계속 나올 거고, 그 모델들은 전 세계 개발자가 무료로 쓸 수 있는 선택지가 돼. 지난 몇 년 동안 실제로 그런 일이 벌어졌지. 즉 상하이 전시장의 캐비닛 16대는 멀어 보이지만, 네가 몇 년 뒤 무료로 쓰게 될 모델이 어디서 학습되느냐와 연결돼 있어.

🥄 남은 궁금증 세 가지

— 그래서 나랑 무슨 상관이야? 직접적인 영향은 없어. 다만 중국 기업들이 국산 인프라로 대형 모델을 계속 학습시킬 수 있게 되면, 무료로 공개되는 오픈 웨이트 모델의 공급이 유지되거나 늘어날 가능성이 커. 네가 쓰는 AI 도구의 선택지와 가격에 몇 년 뒤 간접적으로 닿는 이야기야.

— 이게 엔비디아보다 진짜 앞선 거야? 단정하긴 일러. 화웨이가 말한 6.7배는 랙 1대짜리 NVL144와 캐비닛 160대짜리 아틀라스 950을 비교한 값이고, NVL144는 아직 출시 전이야. 게다가 8 EFLOPS 같은 숫자는 전부 화웨이 자체 발표치고 MLPerf 같은 제3자 검증이 없어. 쉬즈쥔 본인도 "단일 칩에서는 엔비디아에 뒤진다"고 인정했어.

— 그럼 이제 중국이 AI 칩 자립한 거야? 아직 아니야. 진짜 병목은 설계가 아니라 제조야. SMIC는 EUV 없이 첨단 노드를 돌리고 있고 수율은 비공개, HBM은 CXMT의 2026년 생산량이 어센드 칩 25만~30만 패키지분 수준이라는 분석이 있어. 8,192장짜리 시스템을 몇 대나 출하할 수 있느냐가 답을 정할 텐데, 그 숫자는 아직 아무도 공개하지 않았어.
